Montavimo
konstrukcijos
Apskaičiuotos pagal vėjo ir sniego apkrovas — ilgaamžis aliuminis ir nerūdijantis plienas.

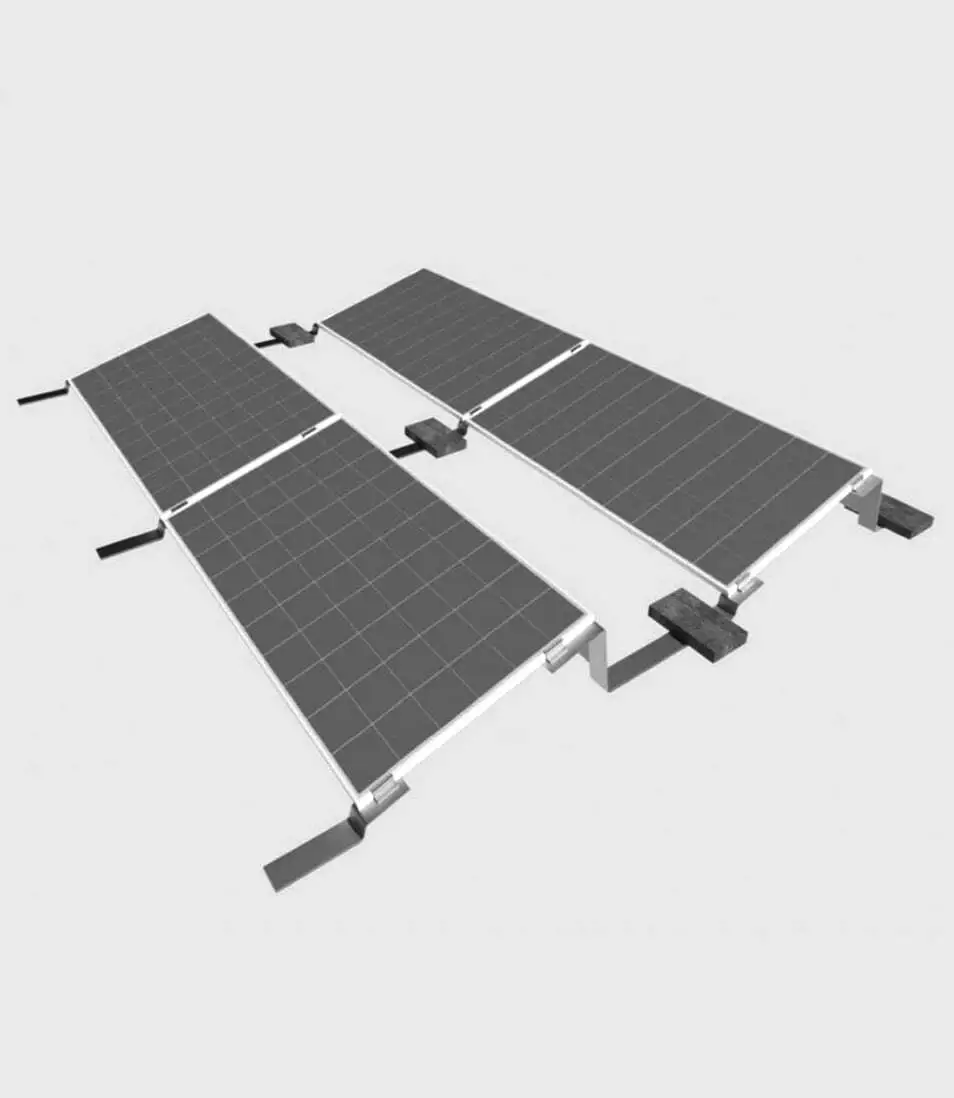

SL Efficient™
Plokščių stogų balasto sistema · MK Metals · Pagaminta Lietuvoje
- Aliuminio standartas
- EN AW 6060 T63 / EN AW 6063 T63
- Varžtų klasė
- Nerūdijantis plienas A2-70
- Vėjo apkrova
- iki 2,4 kN/m²
- Sniego apkrova
- iki 1,6 kN/m²
- Montavimo kampas
- 15°
- Montavimas
- Be intervencijos į stogo dangą (balastu)
- Draudimas
- Civilinė atsakomybė 50 000 EUR
- Sertifikatai
- CE · Pagaminta Lietuvoje
SL Efficient™ — lietuviška aliuminio balasto konstrukcija, skirta PV modulių montavimui ant plokščių stogų. Sistema montuojama be jokios intervencijos į stogo dangą — moduliai laikomi balasto svoriu, stogą apsaugant specialiais veltinio padais.
Sistemoje naudojama minimaliai komponentų: trys aliuminio jungiantieji elementai (priekinis, vidurinis, galinis), aliumininiai prispaudėjai (clamps'ai) su nerūdijančio plieno A2-70 varžtais, balasto padai iš techninio veltinio (93 % natūralios vilnos) ir aliuminio vėjalentė. Tai mažina montavimo laiką, klaidų tikimybę ir logistikos kaštus.
Aliuminio dalys atitinka EN AW 6060 T63 ir EN AW 6063 T63 standartus. Konstrukcija atlaiko vėjo apkrovas iki 2,4 kN/m² ir sniego apkrovas iki 1,6 kN/m². Montavimo kampas — 15°. Produktas sertifikuotas CE ženklu, draudžiamas civilinės atsakomybės draudimu iki 50 000 EUR.
Surinkimo metodika
Aliuminio komponentai
Ant stogo sustatomi 3 jungiantieji elementai su veltinio apačia.
Balastas
Komponentai pritvirtinami balasto svoriu su specialiais padais.
PV modulis
Modulis dedamas ant aliuminio komponentų.
Prispaudėjai
Modulis užfiksuojamas aliumininiais clamps'ais su A2-70 varžtais.
Vėjalentė
Konstrukcija uždengiama aliuminio vėjalente.
Naudojamas gamintojas
Koks jūsų
stogo tipas?
Įvertinsime stogo konstrukciją ir parinksime tinkamą montavimo sistemą su inžineriniais skaičiavimais.
